Daesan WSU(지능형 유무선 RTU)

WSU(지능형 유무선 RTU)는
이동통신망과 고기능 버퍼링 기법을 이용한

상수도 중, 소 구역 유량계 데이터
실시간 원격 감시 장치 및 방법을
핵심기술로 개발된 제품입니다.



이동 통신망과 고기능 버퍼링 기법을 이용한
상수도 중, 소 구역 유량계 데이터
실시간
원격 감시 장치 및 방법입니다.
  • 특장점
    다양한 현장의 산업용 프로토콜 및 드라이버 제공으로 시스템 확장 및 유연한 설계 가능
  • 데이터 표준화를 위한 통합 툴 지원
  • 지능형 유/무선 RTU의 파라미터 설정 및 간편 데이터 감시를 위한 스마트폰 통신 지원
  • 지능형 유/무선 RTU를 활용한 현장 판넬 최소화, 낙뢰 피해 예방 가능
  • 프로그램 간편 기능 및 유지 관리 기능 제공으로 운영 감시 조작에 따른 편의성 강화
  • 프로그램 언어 지원(Ladder, Script)
  • 데이터 로깅/파일 관리, DB 관리 기능 제공
  • 보안 기능 강화 K국정원 CC 인증 암호화 알고리즘 내장:옵션
  • 지능형
    유/무선
    RTU
  • 보안성
    국가공인 암호화 알고리즘 지원
    ID 부여 및 권한 설정
    SSID 무선 설정/보안
    무선 패킷 암호화
  • 편리성
    각종 디바이스 인터페이지 지원
    (파라미터 통신, 이지 라이브러리 통신)
    Web Server 적용
    무선 Wi-Fi AP Mobile 지원
  • 확장성
    통신 라이브러리 제공
    데이터 표준화
    게이트웨이 기능 제공
    DB Client 지원, Ladder 지원
    데이터로그, 파일 관리 기능 지원
  • 경제성
    물리적 조작 버튼을 논리적으로 변환
    현장의 제어 케이블 배관/배선 축소
    운영관리 일원화로
    유지 관리 용어 및 비용 절감
    사용자 편의성 증대

주요기능

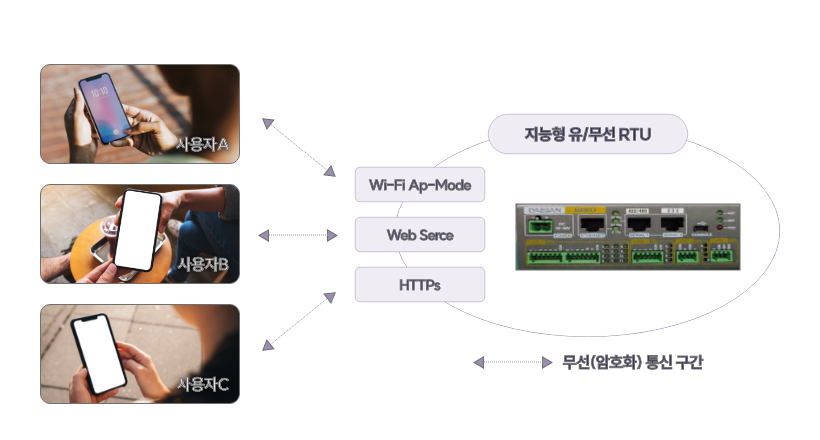

  • Smart Phone을 이용한
    현장 조작반 설비 운영 및 제어관리
    • 유/무선 운영(USB/Wi-Fi 지원)
    • 다수의 SSID로 구분하여 현장 조작
    • Web Browser/Dash Board 제공
    • HTTPS 기반 보안 접속
    • 무선 패킷 암호화
    • ID/Password 방식
    • 스마트폰, 태블릿, PC 등 연결하여 편의성 강화
    Smart Phone을 이용한 감시/제어

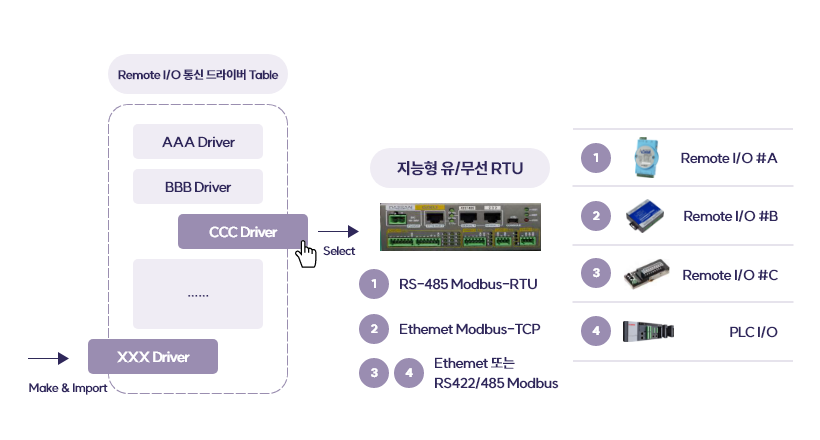

  • 다수의 Remote I/O
    통신 드라이버
    • Remote I/O Ethernet 및 드라이버 제공
    • 전용 프로토콜 또는 특수 프로토콜 인터페이스
    • 통신 드라이버 선택 시 자동 연결
    • 기본 Remote I/O 통신 드라이버 외
      신규 통신 드라이버 추가 제작 가능
    Remote I/O 통신 드라이버 제공

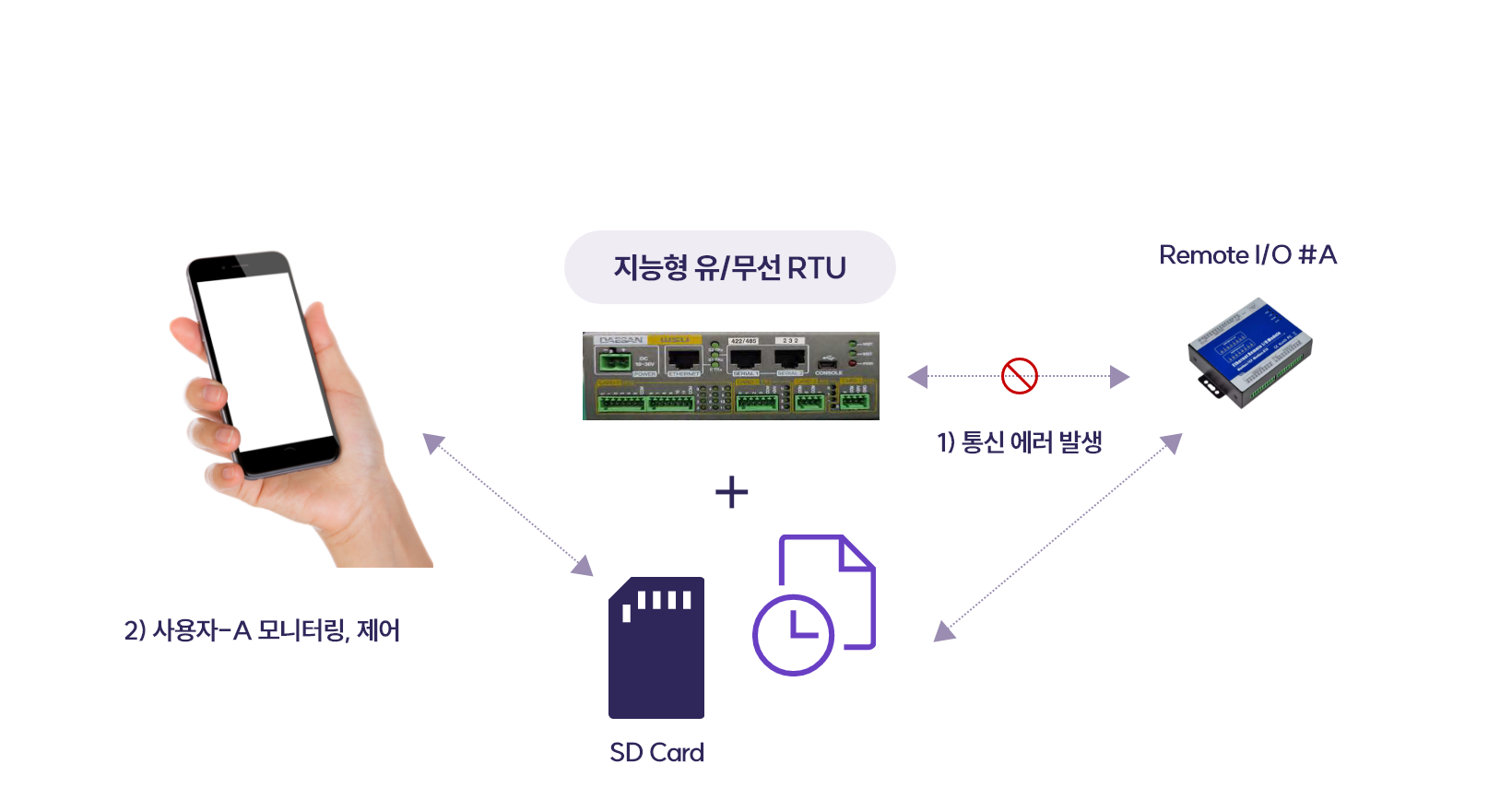

  • 현장상태 관리 기능
    • 대용량 메모리 지원 및 SD Card를
      장착하여 장애 이력 관리 지원
    • Smart Phone으로 장애 이력 기록 분석,
      긴급 유지 보수 지원(스마트폰 기능 활용)
    • Remote-I/O 상태 모니터링 및 로고 이력 관리
    • Remote-I/O 상태에 따른 Logic 구현 가능

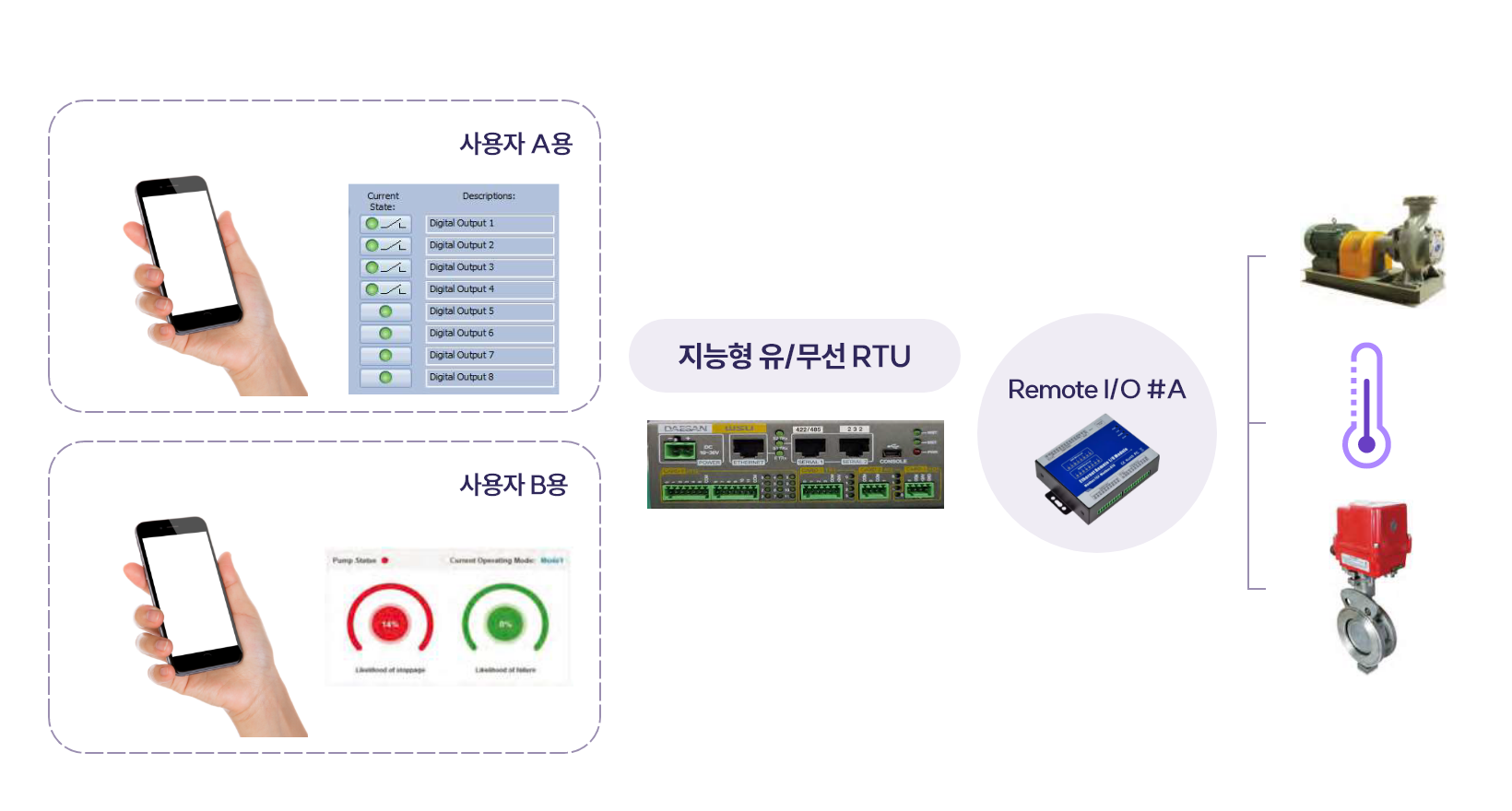

    지능형 유/무선 RTU Management
  • 현장 조작반 관리
    Page 설계 기능 제공
    • 다양한 현장 조작반 Template 화면 제공
    • Remote-I/O의 접점을 논리적인 이미지로
      선택 표현 가능 (램프, 버튼, 텍스트, 이미지 등)
    • 배경 이미지 등을 이용하여
      Graphical한 사용자 화면 제공 가능
    • 다수의 Web Page 등록 가능
    • 사용자별(ID) 모니터, 제어 정보 선별 제공 가능
    Smart Phone 모니터링 Page 설계 기능

시스템 구성도

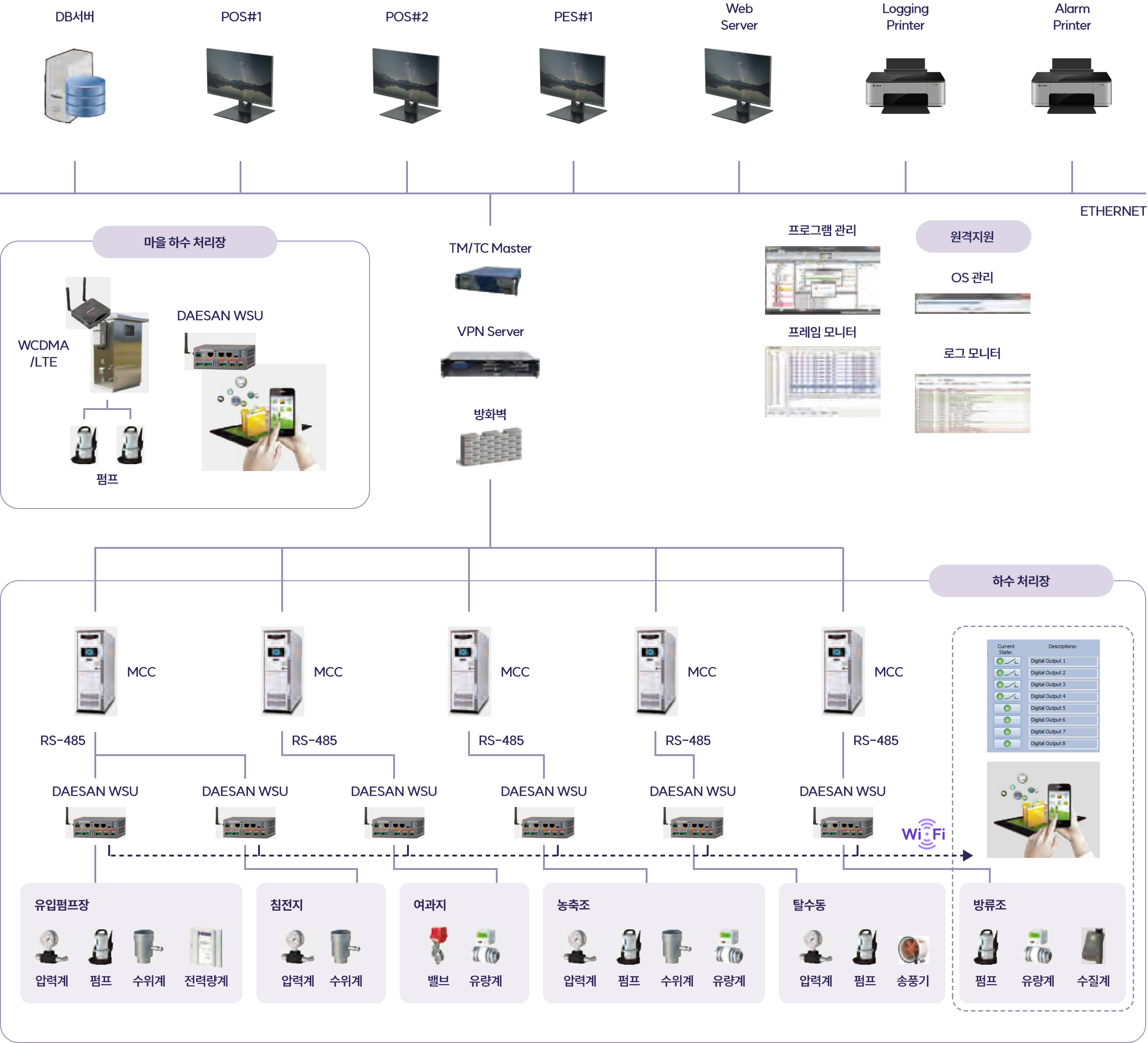

  • 하수처리장 및 폐수처리장
    유/무선 감시 제어 시스템 구성도

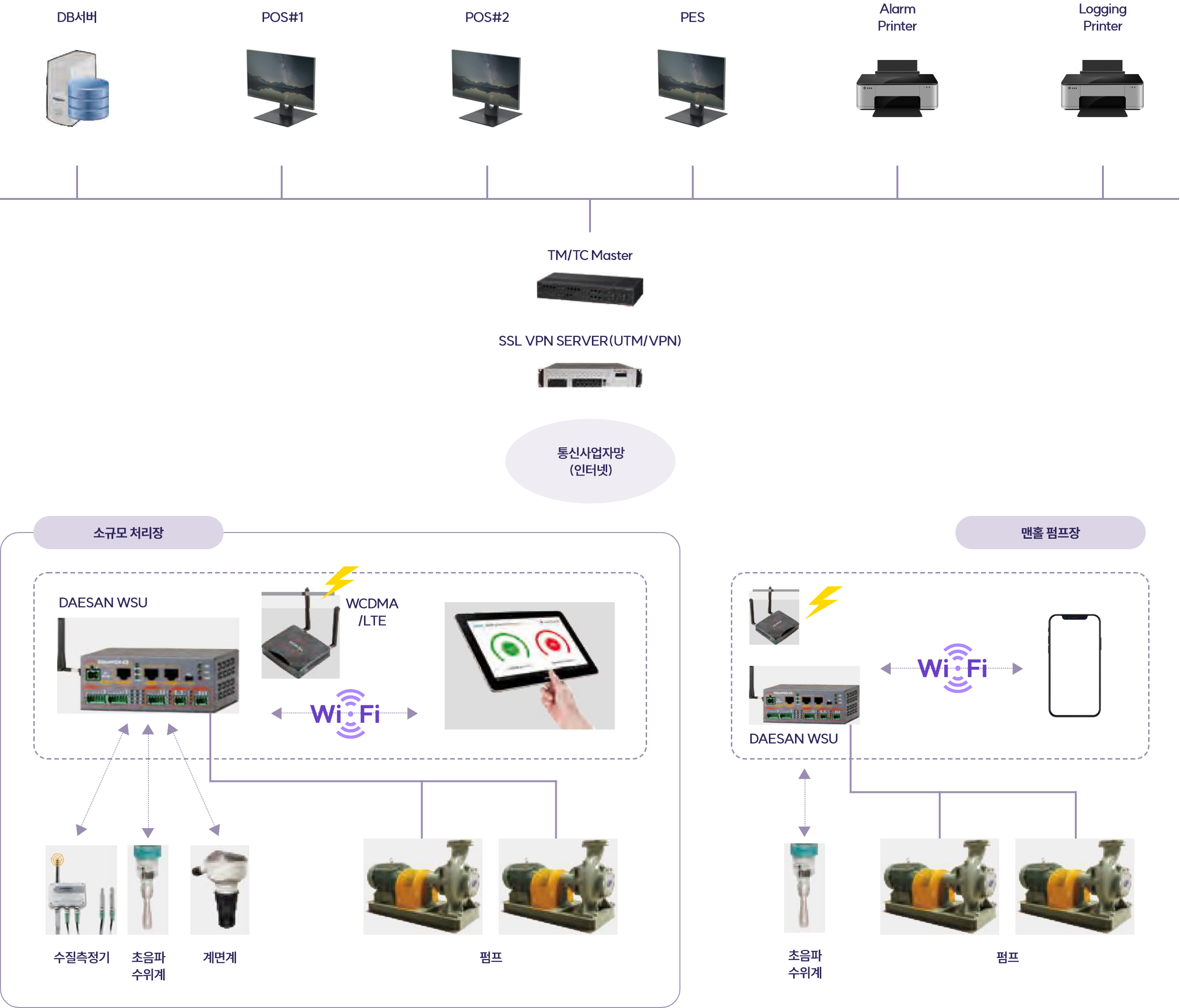

  • 스마트 센싱 모니터링 시스템 구성도
Partnership
  • 한국수자원공사
  • 대구광역시
  • 환경부
  • 대구광역시 달성군
  • 한국환경공단
  • 포항시-맑은물 사업본부
  • 군위군
  • 대구광역시교육청
  • 강원도
  • 대구광역시 북구청
  • 국방부
  • 한국농어촌공사
  • 예천군
  • 성주군
